Projecten

Enkele van onze recente projecten:

AVF+ Factory: verticaal telen

avf+ artechno

Artechno Growsystems levert turnkey oplossingen voor verticaal telen. In de fabrieken groeien planten van zaaien tot verpakken onder perfecte omstandigheden, het hele jaar door. De innovatieve AVF+ systemen (Automated Vertical Farm) maken gebruik van hydrocultuur en de eb & vloed methode. Het kweken geschiedt in een kweekcel die het ideale klimaat voor het gewas creëert, waardoor het sterk, gezond en snel groeit. De AVF+ Factory is een voorbeeld van een volledig geautomatiseerde verticale kwekerijen van Artechno Growsystems. Daarin krijgen de planten alles wat hun hartje begeert, zoals de juiste lichtintensiteit, temperatuur, voedingsstoffen, CO2, luchtstroom en luchtvochtigheid en wordt er 95% minder water gebruikt.

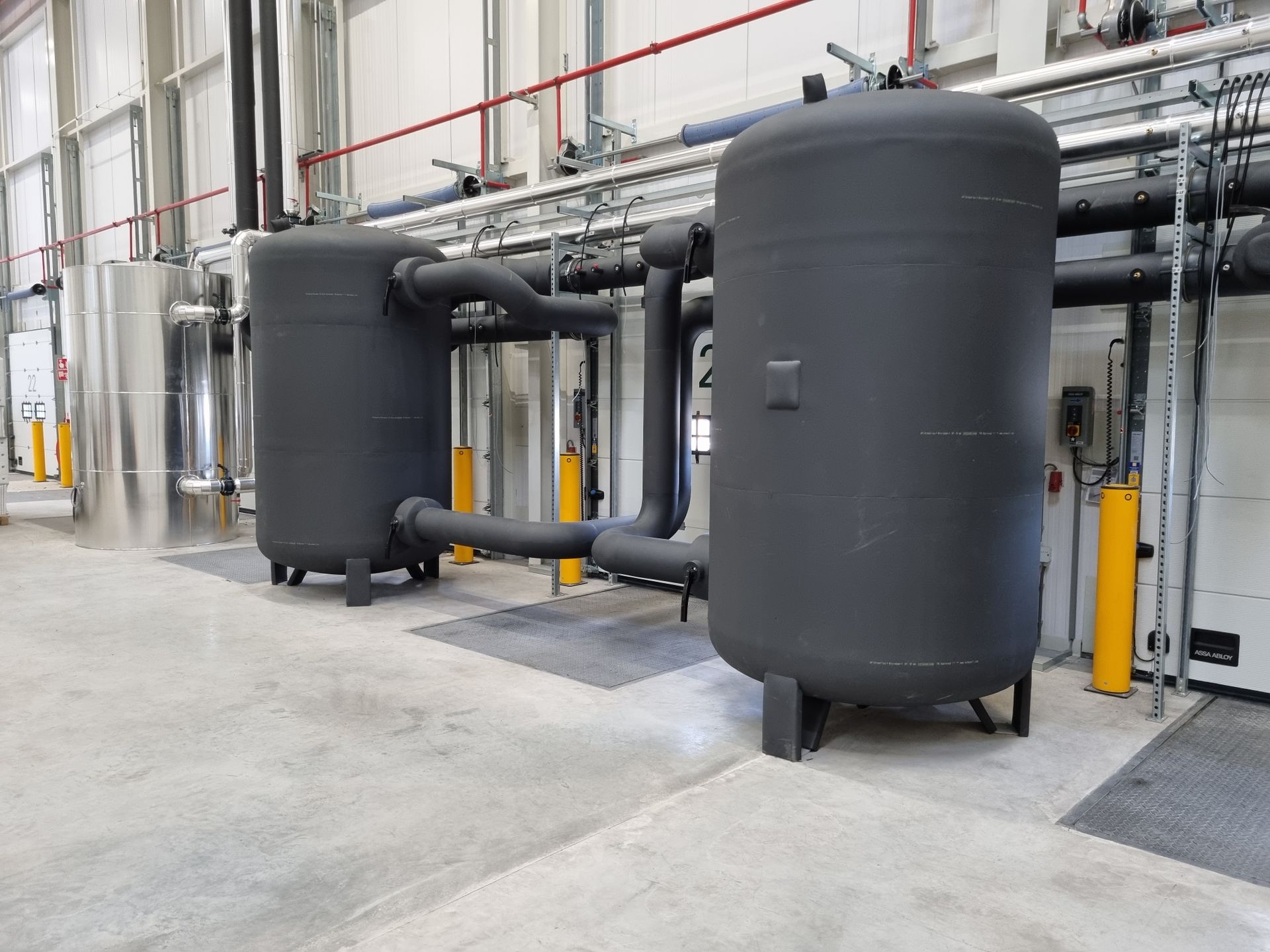

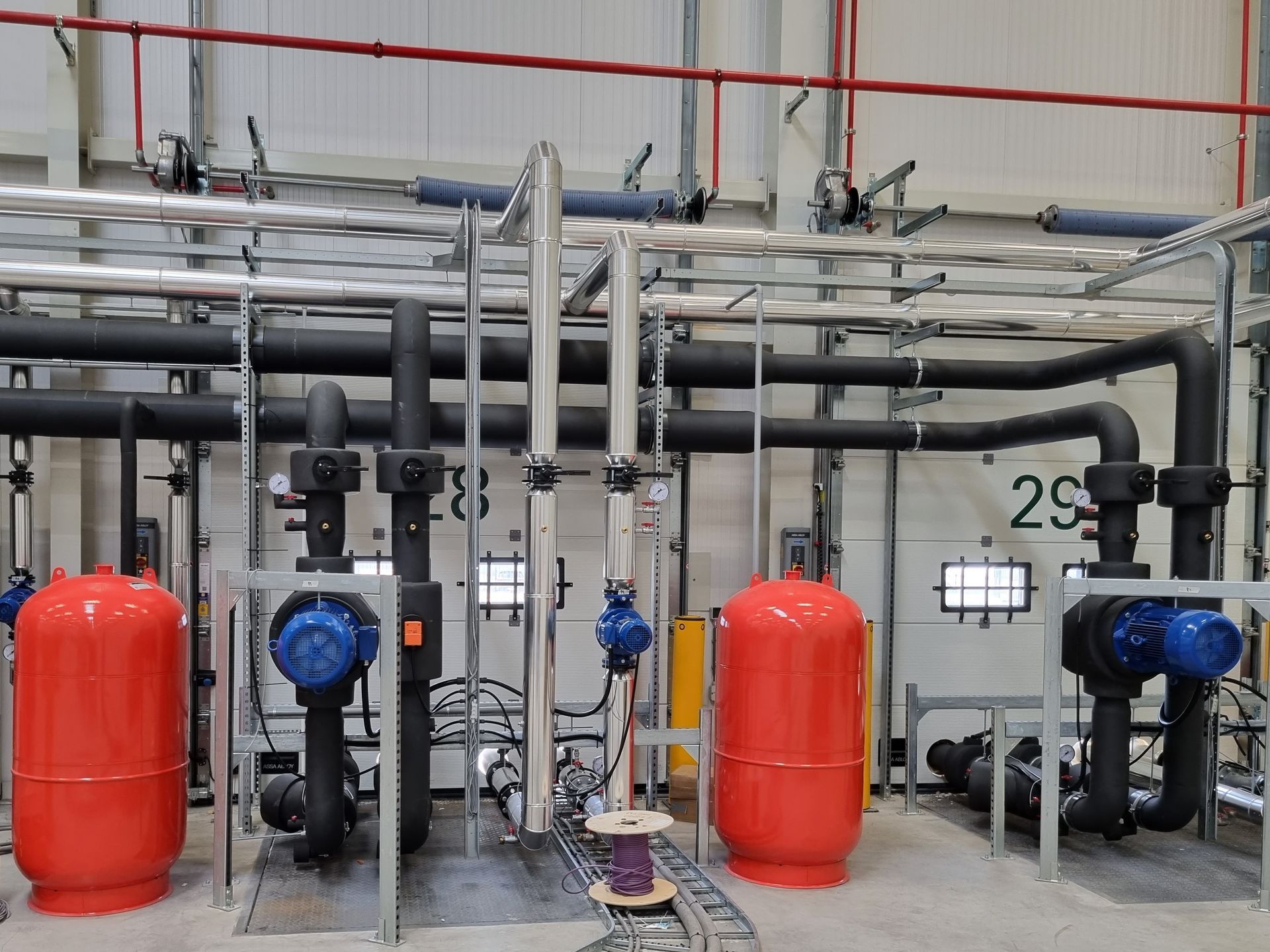

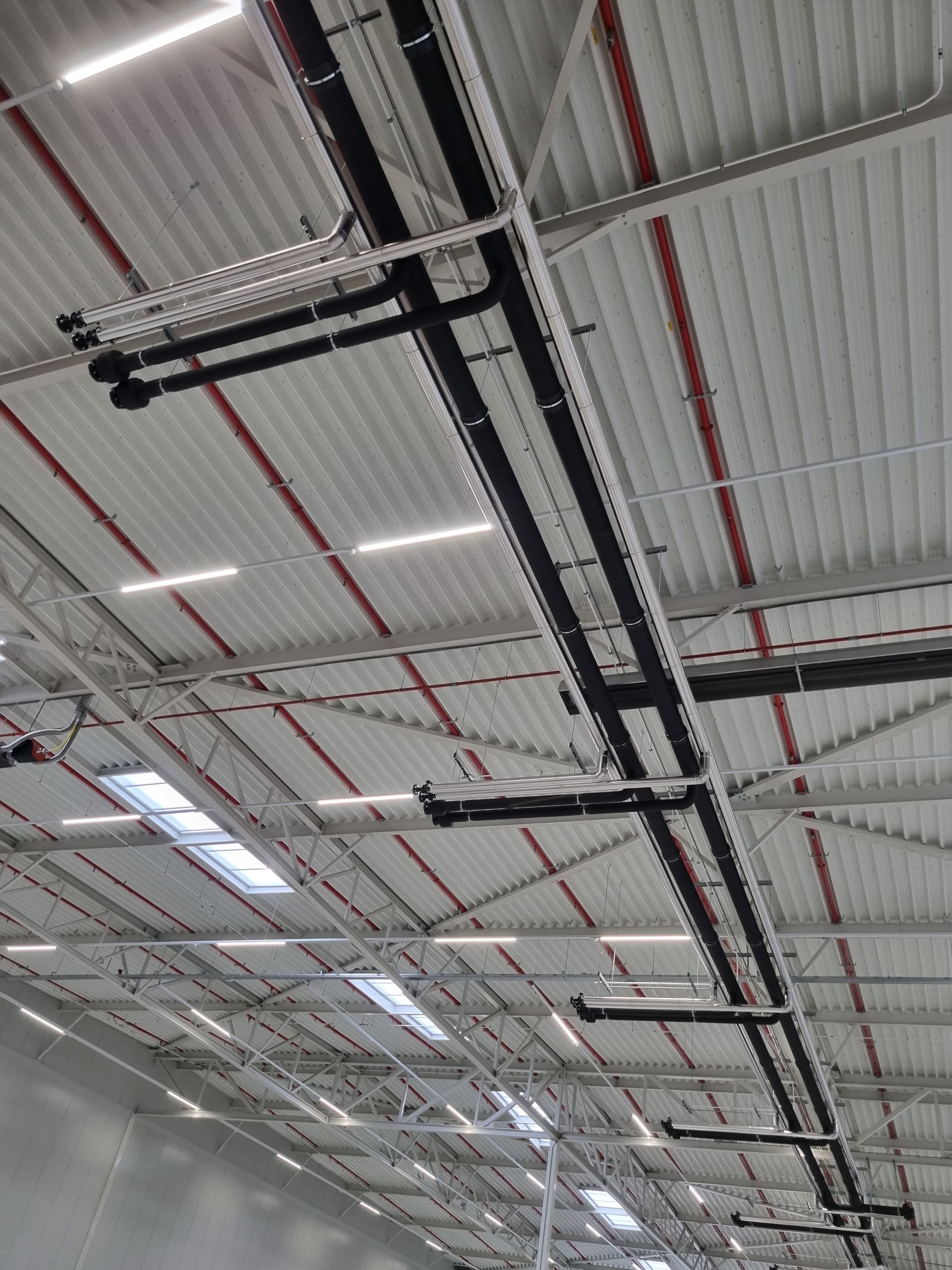

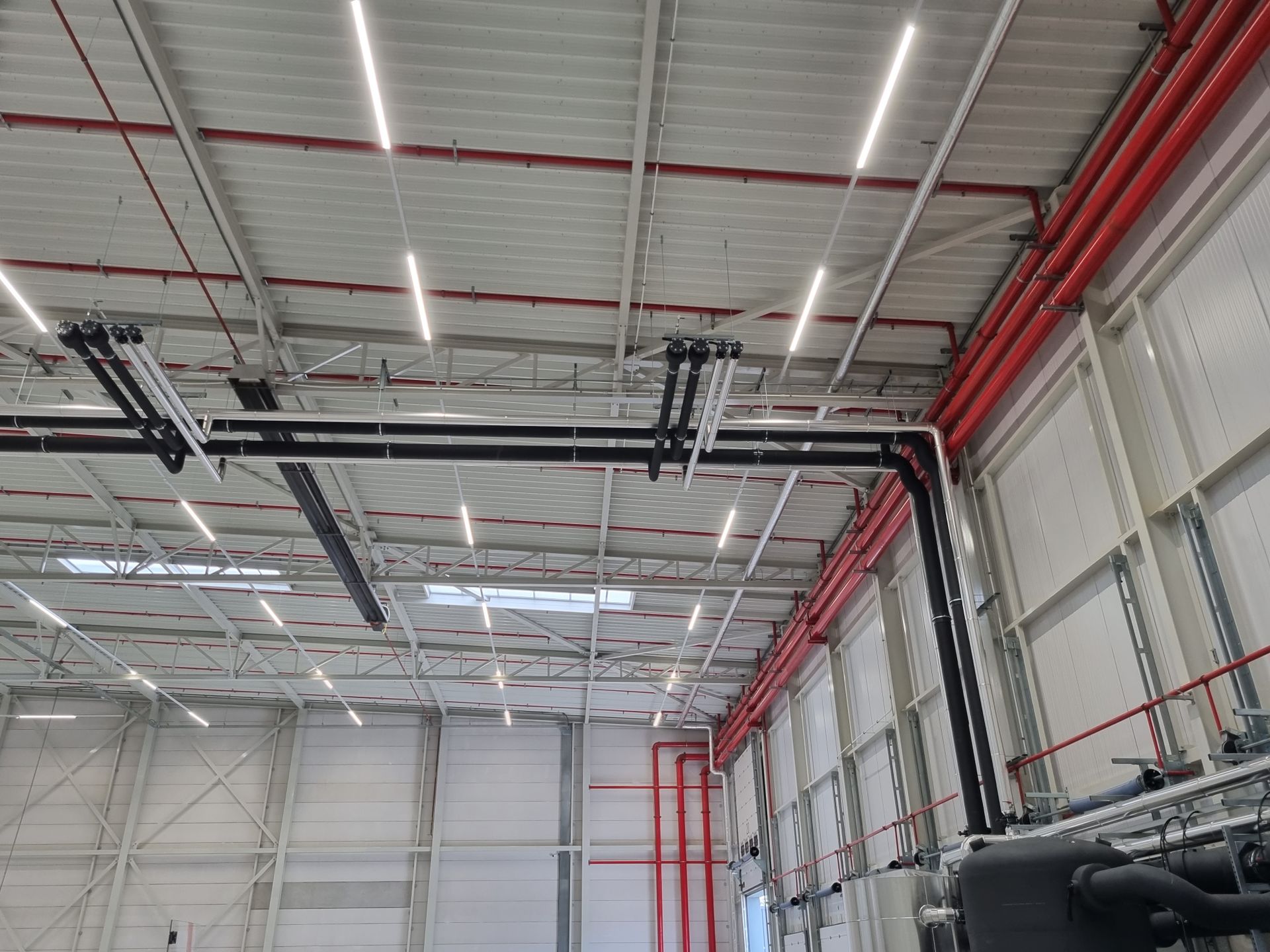

Onder de rook van Schiphol heeft Horti-Cultura, samen met Therm-Control Technische Installaties, in 2022 het installatiewerk verzorgd voor de levering van warmte en koude aan de klimaatcellen. Deze  installatie, die geplaatst is in een grote loods, bestaat nu uit een aantal cellen waarbij opgeschaald kan worden naar in totaal 10 cellen. Het installatiewerk is berekend op deze uitbreiding. Eind 2022 zijn wij met de voorbereidingen gestart voor een tweede AVF+ Factory project. Deze installatie wordt gerealiseerd in Canada.
Nature's Heat
Warmtecoörperatie Zuidplaspolder
In 2016 is de Warmtecoöperatie Zuidplaspolder opgericht. Zij willen aansluiten op Cluster Oost van de Warmte-rotonde Zuid-Holland, een pijplijn die vanuit de Rotterdamse haven naar Leiden moet gaan lopen. Inmiddels zijn 54 tuinbouwbedrijven (ca. 252) aangesloten bij deze coöperatie.

Rol Horti-Cultura bij project Warmtecoöperatie Zuidplaspolder: Ontwerp warmtedistributienetwerk.
Aan Horti-Cultura is de vraag gesteld om een ontwerpstudie te maken van het warmwater distributienetwerk naar de kwekers die aangesloten worden op de retour van de warmtedistributieleiding van de Rotterdamse haven naar Leiden. Hierin komen onder andere de volgende punten aan de orde:
1. Ontwerp en dimensionering tracé
2. Warmte-aansluitingen: technische uitwerking van de inpassing van de warmte-aansluiting voor verschillende bedrijfstypes
3. Investeringsraming en exploitatiebegroting warmtenet + warmte-aansluitingen

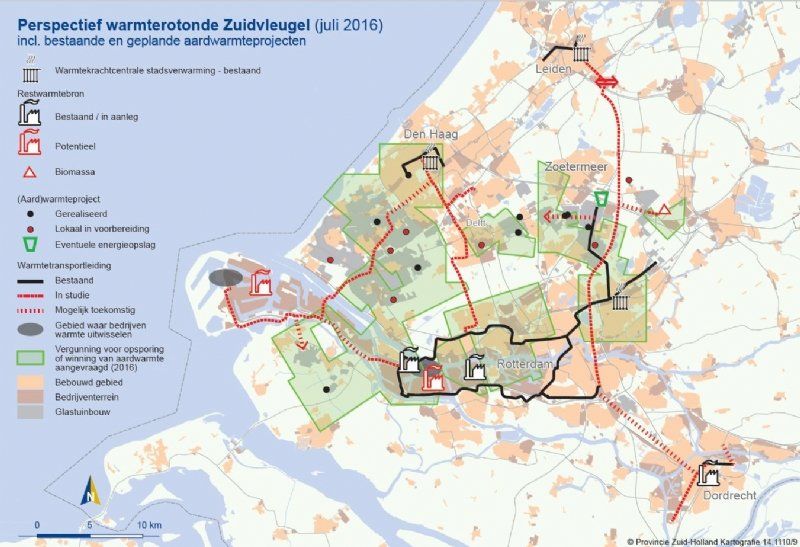

Warmterotonde Zuid-Holland
Het plan om de restwarmte van de Rotterdamse haven naar Leiden te transporteren via een zogenoemde warmterotonde is ongeveer twee jaar oud. Aanleiding voor deze studie is dat in 2020 de energiecentrale in Leiden aan de Langegracht buiten werking treedt en de stad een alternatief nodig heeft voor onder meer het gasgestookte stadsverwarmingsnet.

De lengte van de transportleiding is circa 43 kilometer en wordt via de oostelijke route gelegd en zal een onderdeel gaan vormen van een grootschalig warmtenetwerk in de provincie Zuid-Holland. Het tracé van de transportleiding loopt door/langs het tuinbouwgebied van de Zuidplaspolder. Hierdoor is het initiatief genomen om een haalbaarheidsstudie uit te voeren of het mogelijk is om in dit tuinbouwcluster een aansluiting te realiseren en zo de retour van de transportleiding verder uit te koelen door de glastuinbouwbedrijven. De aanvoertemperatuur van het water in de transportleiding is 125° Celsius en de retour is 70° Celsius.

Tevens is er een mogelijkheid om in de toekomst op twee Bio-vergistinginstallaties aan te sluiten nabij het tuinbouwcluster Zuidplaspolder.

Video Zuidplaspolder

Kwekerij Jan van der Knaap- Honselersdijk: Geothermie

Kwekerij Jan van der Knaap- Honselersdijk is gespecialiseerd in het kweken van een breed assortiment seizoen producten op een 4,7 hectare grote kwekerij. Op het bedrijf is een Trias aardwarmte-aansluiting gerealiseerd.


Samen met Jan van der Knaap en zijn adviseur hebben wij alle mogelijkheden tegen het licht gehouden om een zo optimaal mogelijke installatie te ontwerpen waarbij het hoogst mogelijke rendement uit de aardwarmte gehaald kan worden. Dit heeft geresulteerd in de onderstaande aanvullingen en aanpassingen aan de installatie gerealiseerd door Horti-Cultura.

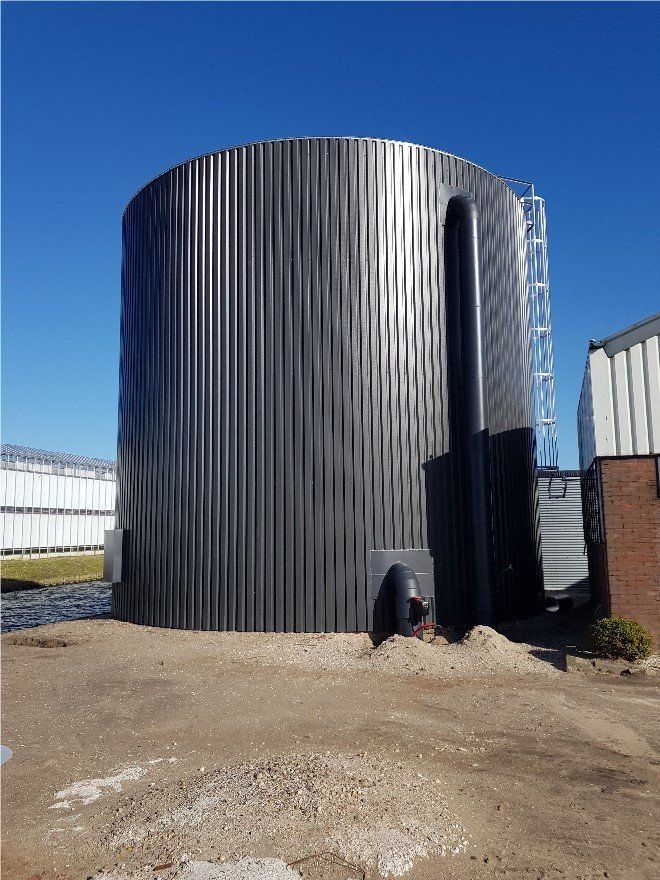

1. Verticale tank 508 m3 met een stikstof generator expansiesysteem  en toebehoren.

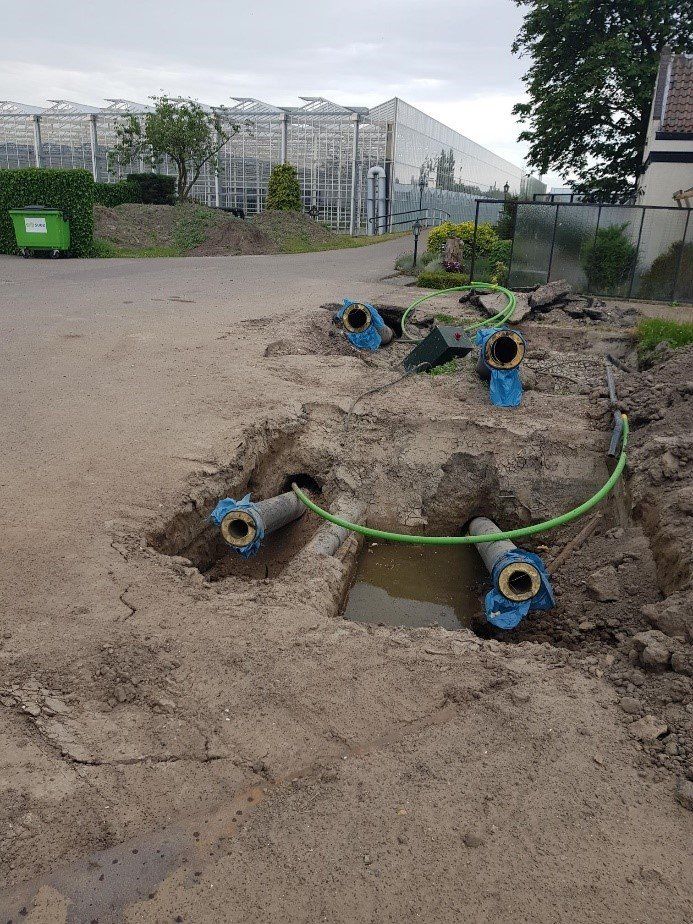

2. Tank aangesloten op ketelhuis d.m.v. een gestuurde boring van 2x 170 meter.

3. Open buffer aansluiting van de tank - de warmte opslagtank wordt d.m.v. het open buffer vulsysteem aangesloten op de ketelleidingen. De ketel wordt voorzien van warmhoudregeling.

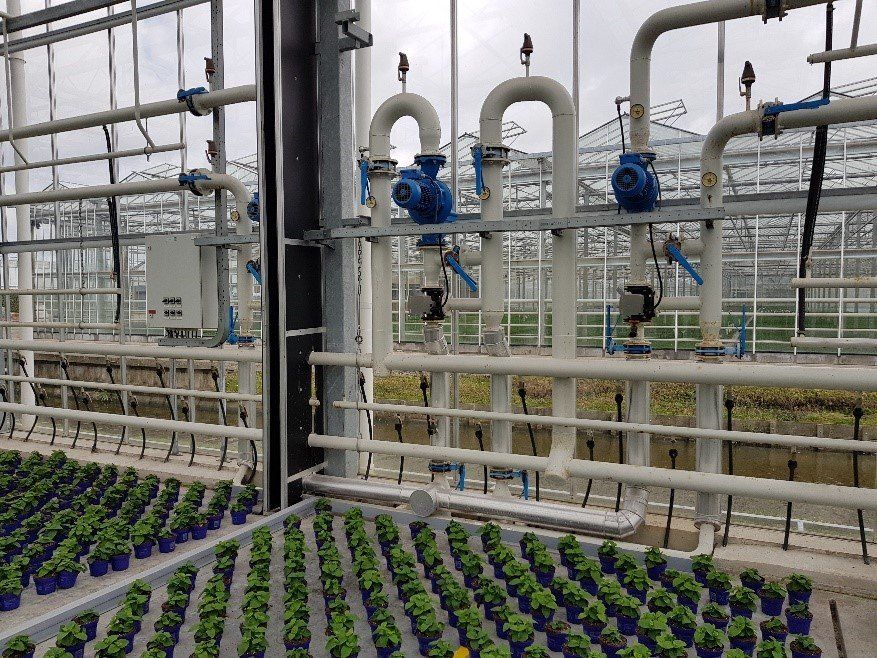

4. Extra retour voor 2 vloergroepen - Voor de 2 vloerverwarminggroepen in de kas wordt in de retour een extra aansluiting gemaakt. In het ketelhuis worden deze twee aansluitingen samengevoegd en aangesloten op de secundaire zijde van de geothermie wisselaar. Op deze manier krijgen we het koudste retourwater op de geothermie wisselaar en niet een mengtemperatuur van alle kasgroepen.

5. Isolatie tank en leidingwerk.

6. Betonnen fundatie van de warmteopslagtank.



Start project medio 2021, oplevering december 2021.
Nature's Heat
Warmtecoörperatie Zuidplaspolder
In 2016 is de Warmtecoöperatie Zuidplaspolder opgericht. Zij willen aansluiten op Cluster Oost van de Warmte-rotonde Zuid-Holland, een pijplijn die vanuit de Rotterdamse haven naar Leiden moet gaan lopen. Inmiddels zijn 54 tuinbouwbedrijven (ca. 252) aangesloten bij deze coöperatie.

Rol Horti-Cultura bij project Warmtecoöperatie Zuidplaspolder: Ontwerp warmtedistributienetwerk.
Aan Horti-Cultura is de vraag gesteld om een ontwerpstudie te maken van het warmwater distributienetwerk naar de kwekers die aangesloten worden op de retour van de warmtedistributieleiding van de Rotterdamse haven naar Leiden. Hierin komen onder andere de volgende punten aan de orde:
1. Ontwerp en dimensionering tracé
2. Warmte-aansluitingen: technische uitwerking van de inpassing van de warmte-aansluiting voor verschillende bedrijfstypes
3. Investeringsraming en exploitatiebegroting warmtenet + warmte-aansluitingen

Warmterotonde Zuid-Holland
Het plan om de restwarmte van de Rotterdamse haven naar Leiden te transporteren via een zogenoemde warmterotonde is ongeveer twee jaar oud. Aanleiding voor deze studie is dat in 2020 de energiecentrale in Leiden aan de Langegracht buiten werking treedt en de stad een alternatief nodig heeft voor onder meer het gasgestookte stadsverwarmingsnet.

De lengte van de transportleiding is circa 43 kilometer en wordt via de oostelijke route gelegd en zal een onderdeel gaan vormen van een grootschalig warmtenetwerk in de provincie Zuid-Holland. Het tracé van de transportleiding loopt door/langs het tuinbouwgebied van de Zuidplaspolder. Hierdoor is het initiatief genomen om een haalbaarheidsstudie uit te voeren of het mogelijk is om in dit tuinbouwcluster een aansluiting te realiseren en zo de retour van de transportleiding verder uit te koelen door de glastuinbouwbedrijven. De aanvoertemperatuur van het water in de transportleiding is 125° Celsius en de retour is 70° Celsius.

Tevens is er een mogelijkheid om in de toekomst op twee Bio-vergistinginstallaties aan te sluiten nabij het tuinbouwcluster Zuidplaspolder.

Video Zuidplaspolder

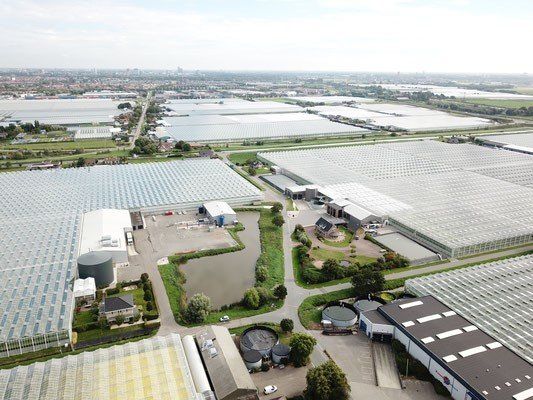

Nature's Heat - Aardwarmte Kwintsheul

Nature's Heat is een aardwarmteplant van negen tuinbouwbedrijven in Kwintsheul, met een gezamenlijke oppervlakte van 64 hectare en zeer uiteenlopende teelten. De installatie pompt sinds 2018 circa 16 MWth (P50). Daarmee was een besparing op aardgas te verwachten van circa 22 miljoen m3, een uitstoot verlaging van circa 40 miljoen kg CO2 en 72.000 kg NOx per jaar.

Sinds de inbedrijfname in 2018 zijn er door Horti-Cultura diverse optimalisaties berekend en getoetst op haalbaarheid.
De aanpassingen aan de installaties die de efficiency en de flexibiliteit voor het inzetten van de aardwarmte zijn door Horti-Cultura gerealiseerd.

De laatste aanpassing aan de installaties is in 2022 gerealiseerd en betrof het vergroten van de aflevercapaciteit bij de kwekers door het omwisselen, bijplaatsen en vernieuwen van de warmtewisselaars. Met deze optimalisatie is de flexibiliteit In de warmteaflevering gewaarborgd.

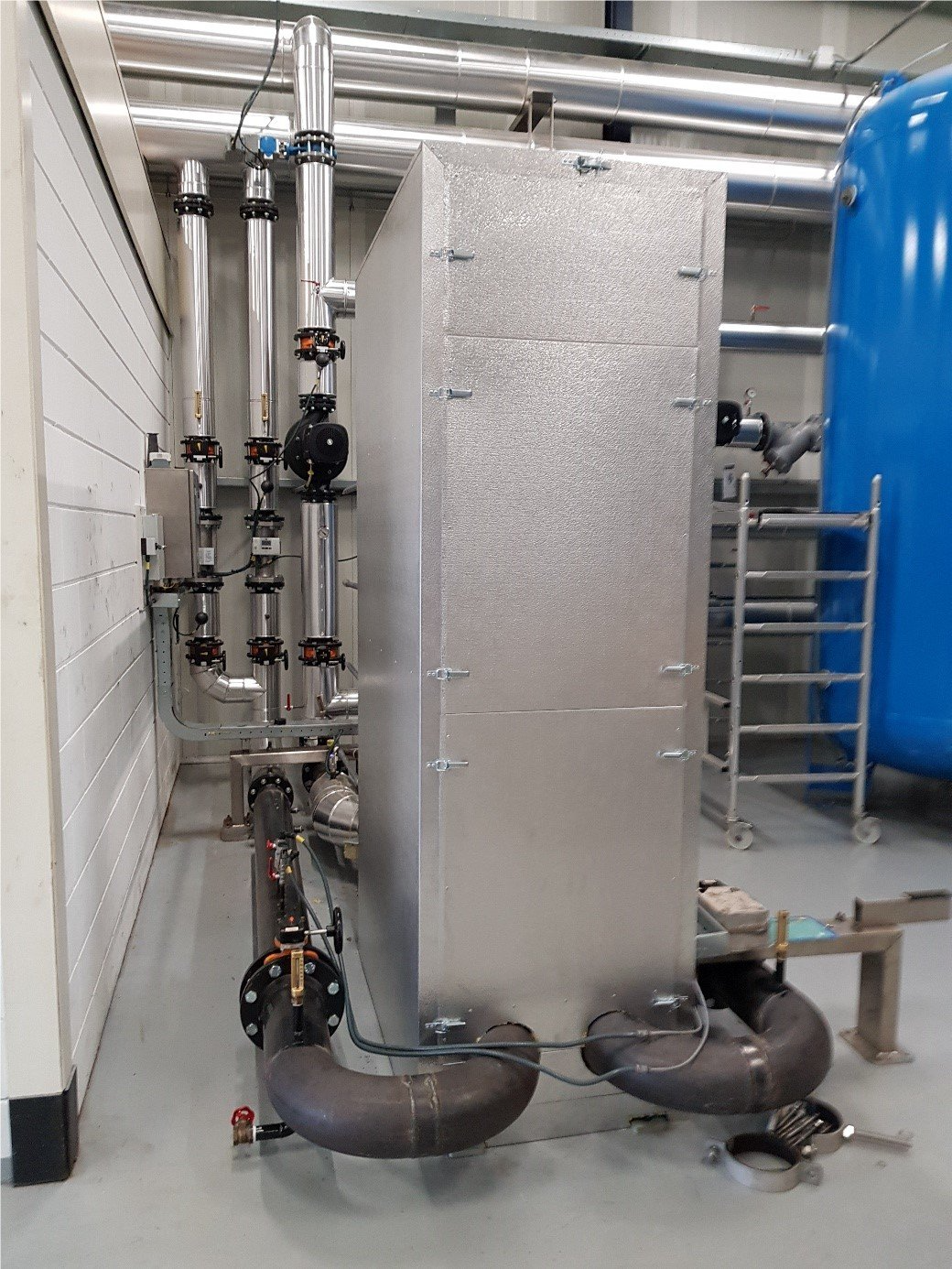

Op één van de tuinbouwbedrijven hebben wij een nieuwe warmtewisselaar geplaatst voor de afname van de aardwarmte en reeds aanwezige warmtewisselaar geschikt gemaakt om WKK warmte terug te leveren aan het warmtenetwerk.


Project Salm Boskoop

Salm Boskoop is een grote kwekerij met maar liefst acht vestigingen in Nederland en één in Portugal. Het assortiment bestaat uit Lavendel, Buxus, Gaultheria, Conica, Pinus Pinea, Ilex en Deco Fruit. Sinds 2012 beschikt het bedrijf over een eigen veredelings- en testlocatie. Hier zoeken ze naar nieuwe rassen en testen ze nieuwe teelt methoden uit. Nóg sterkere planten en minder gebruik van gewasbeschermingsmiddelen is het doel.

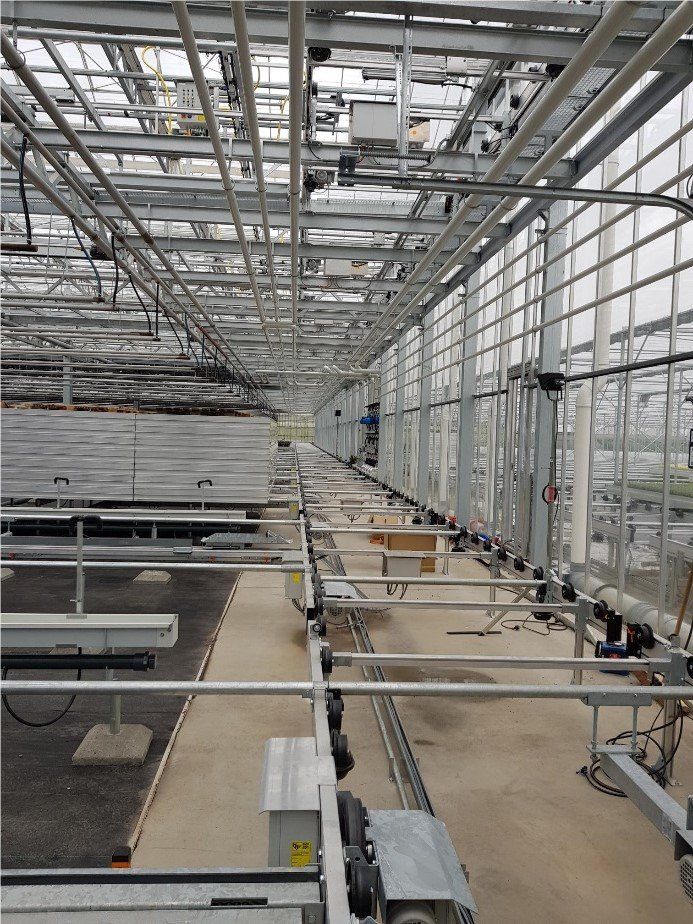

In 2021 is een nieuwe, sterk geautomatiseerde kwekerij gebouwd van 15.428 m2 met een dubbele teeltlaag aan het Paddegat 3 in Boskoop. Horti-Cultura heeft hiervoor samen met Paul van der Salm en adviseur de verwarmingsinstallatie ontworpen, berekend, montagetekeningen gemaakt, de benodigde materialen geleverd en de installatie begeleid. De opdrachtgever heeft een groot deel van de werkzaamheden zelf uitgevoerd.

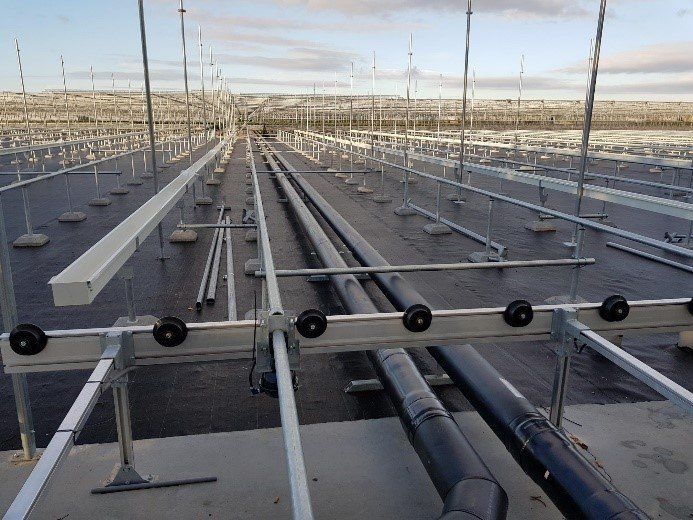

1. Leveren 2x 350 meter transportleiding met expansievoorzieningen door de bestaande kas van 12.700 m2 en de schaduwkas.

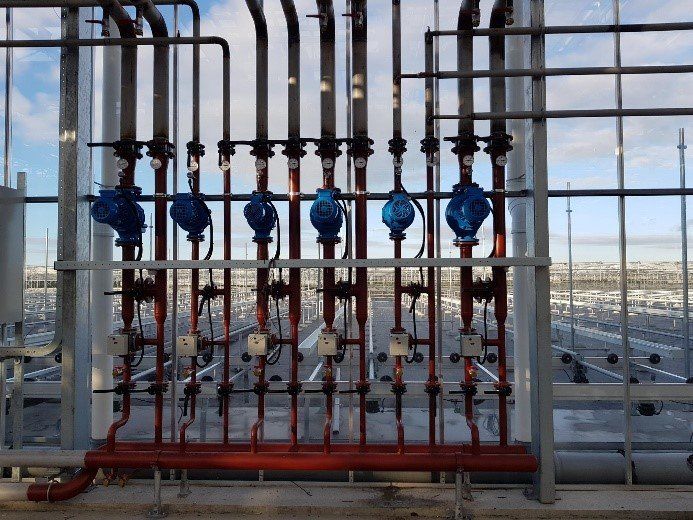

2. Verdeelstuk in de nieuwe kas

3. Tafelverwarming, bovennet, gevelverwarming en verwarming 2e teeltlaag

(leidingwerk inclusief ophang- en ondersteuningsmateriaal)

4. Levering pompen, mengkleppen, lasmaterialen, slang en ophangmateriaal, occasion expansievat,  buizen en spuitwerk.

5. Isolatie


Start project medio 2021, oplevering februari 2022.
Nature's Heat

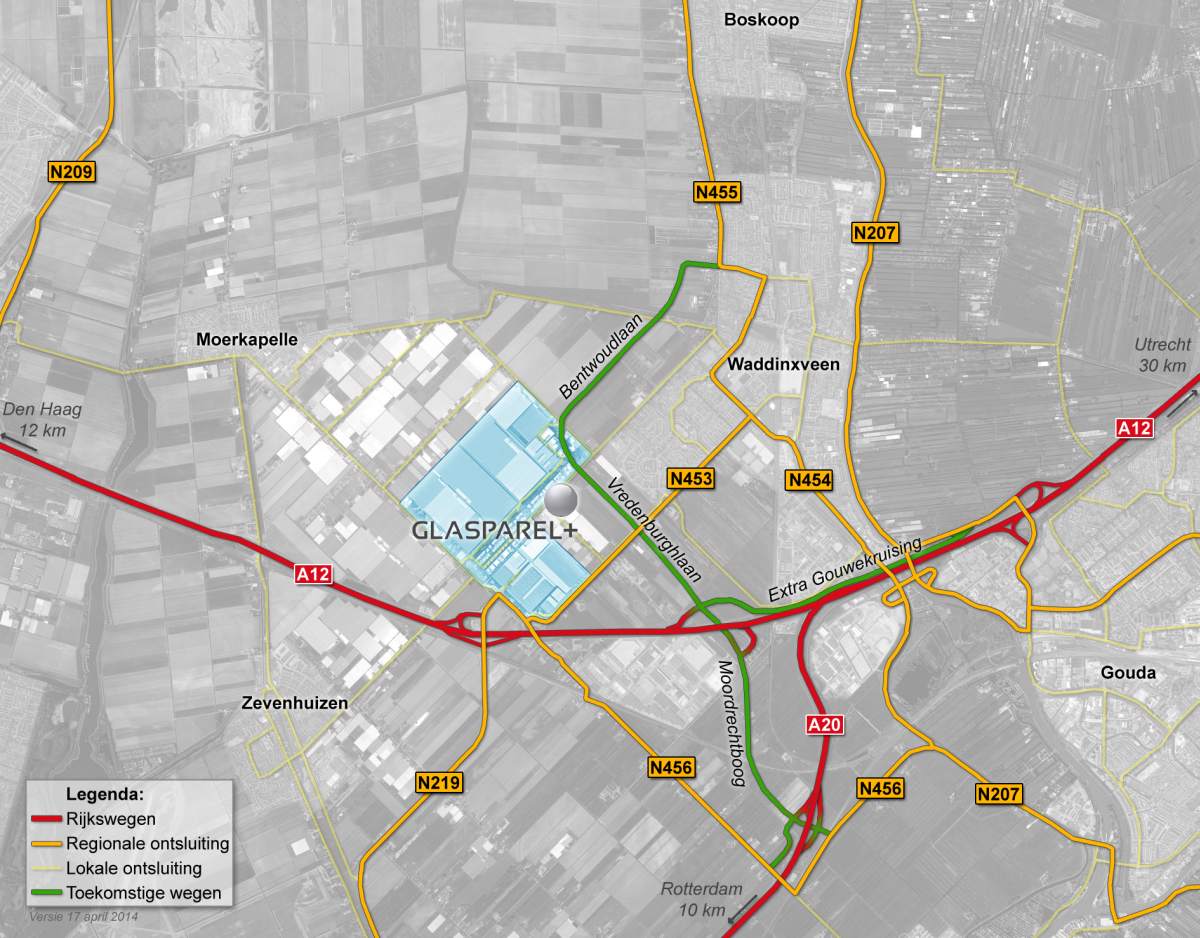

Glasparel is een gebied van 90 hectare grondoppervlakte ten behoeve van nieuw te realiseren glastuinbouwbedrijven in de driehoek tussen Rotterdam, Gouda en Zoetermeer.

Er wordt een houtgestookte WKK geplaatst voor het opwekken van elektriciteit. Het koelwater van deze motor wordt benut voor het verwarmen van de kassen in het gebied en in de nabijheid. Totaal is er 73,1 hectare glas als afname potentieel.
In de toekomst (fase 2) kan daar nog een biovergister aangesloten worden als warmtebron en kan het afnamepotentieel uitgebreid worden met kwekers op het Oogstpad en Abr. Kroesweg.

Daarnaast wil Glasparel+ aansluiten op een breed open warmtenetwerk, met onder andere Warmtecoöperatie Zuidplaspolder, Wayland Energy en Warmtebedrijf Rotterdam. Potentiële warmtebronnen die het samenwerkingsverband voor ogen heeft zijn restwarmte uit de Rotterdamse haven via de Leiding over Oost, lokale biomassa verbranding en aardwarmte.

Rol Horti-Cultura bij project Glasparel+: Ontwerp warmtedistributienetwerk.
In opdracht van Wayland Energy maken wij een ontwerp voor een warmwater distributienetwerk naar de kwekers die aangesloten worden op de distributieleiding van het warmtenetwerk. De scope van dit ontwerp:
- leidingplan met diameters van het distributienetwerk
- tracéverkenning met mogelijkheden en onmogelijkheden
- warmte-aansluitingen op de tuinbouwbedrijven op basis van maximale afname.

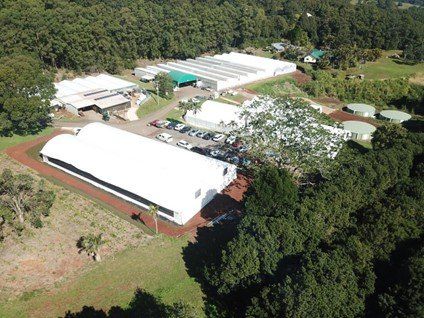

Oud’s Amazone Trading – Federal NSW Australië

Oud’s Amazone Trading is een moderne en vooruitstrevende kwekerij, van 6.234 m2 verdeeld over 5 kassen/afdelingen , gelegen in de uitstekende subtropische groeiomstandigheden van het achterland van Byron Bay in het uiterste noordoosten van New South Wales in Australië. Meer dan vijfendertig jaar geleden opgericht door Kas Oud als derde generatie kweker uit Aalsmeer. Oud's Amazone Trading is er trots op dat ze de eerste Australische kwekerij zijn die veel nieuwe planten in de detailhandel heeft geïntroduceerd, zoals Lucky Bamboo en Zanzibar Gem.


Onze opdracht was in 1e instantie een adviestraject waarbij we de mogelijkheden hebben bekeken om de overstap te maken van decentrale naar centrale energieopwekking voor de 5 kassen. Hieruit voortvloeiend een advies over het verder verduurzamen van de energieopwekking zoals het gebruik van zonnepanelen en warmtepompen. Tevens waren een aantal kassen nog onverwarmd en hebben we de verwarming hiervan gelijk in het plan meegenomen. De uitvoering van deze plannen wordt in fases gerealiseerd en de 2e stap was het engineeren en leveren van de materialen voor het verwarmen van de kassen en de overschakeling naar een centrale warmtevoorziening voor de 5 kassen.


1. Leveren van 2x 180 meter voorgeïsoleerde transportleiding met expansievoorzieningen

2. Verdeelstuk in het nieuwe ketelhuis

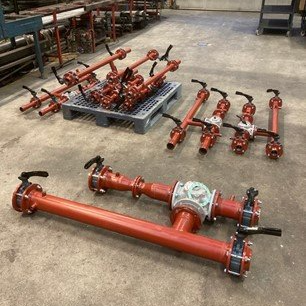

3. 5 stuks menggroepen in de kas en 1 transportgroep geprefabriceerd

4. Forcas tafelverwarming en gevelverwarming (leidingwerk inclusief ophang- en ondersteuningsmateriaal)

5. Levering Pompen, mengkleppen, lasmaterialen, slang en ophangmateriaal en buizen.

6. Container transport

7. Isolatie


Start advies project november 2020, laden container begin maart 2021.
Nature's Heat
Nature's Heat is een gezamenlijk initiatief van negen tuinbouwbedrijven in Kwintsheul, met een gezamenlijke oppervlakte van 51 hectare en zeer uiteenlopende teelten. De boring is gestart in de zomer van 2016. De diepte is 2.500 meter en de warmte die omhoog gepompt wordt is circa 85 graden. Het te verwachten vermogen van de bron is circa 16 MWth (P50). Daarmee is een besparing op aardgas te verwachten van circa 22 miljoen m3, een uitstootverlaging van circa 40 miljoen kg CO2 en 72.000 kg NOx per jaar. De boring en de bouw van de warmtecentrale en het distributienet is een turnkey-project van GERF (Geothermal Energy Realisation and Financing), een werkmaatschappij van Daldrup.

Rol Horti-Cultura bij project Nature’s Heat
In opdracht van GERF verzorgt Horti-Cultura het zoete gedeelte van de installatie
en het aansluiten van 6 van de kwekers op de aardwarmtebron.

Update juni 2017:
Nieuwe mijlpaal voor aardwarmteproject Nature’s Heat in Kwintsheul: De geprefabriceerde leidingen voor het zoete deel van de installatie zijn getransporteerd naar het pomphuis. Wij zijn gestart met het aansluiten van de afzonderlijke kwekers.

Zout en zoet

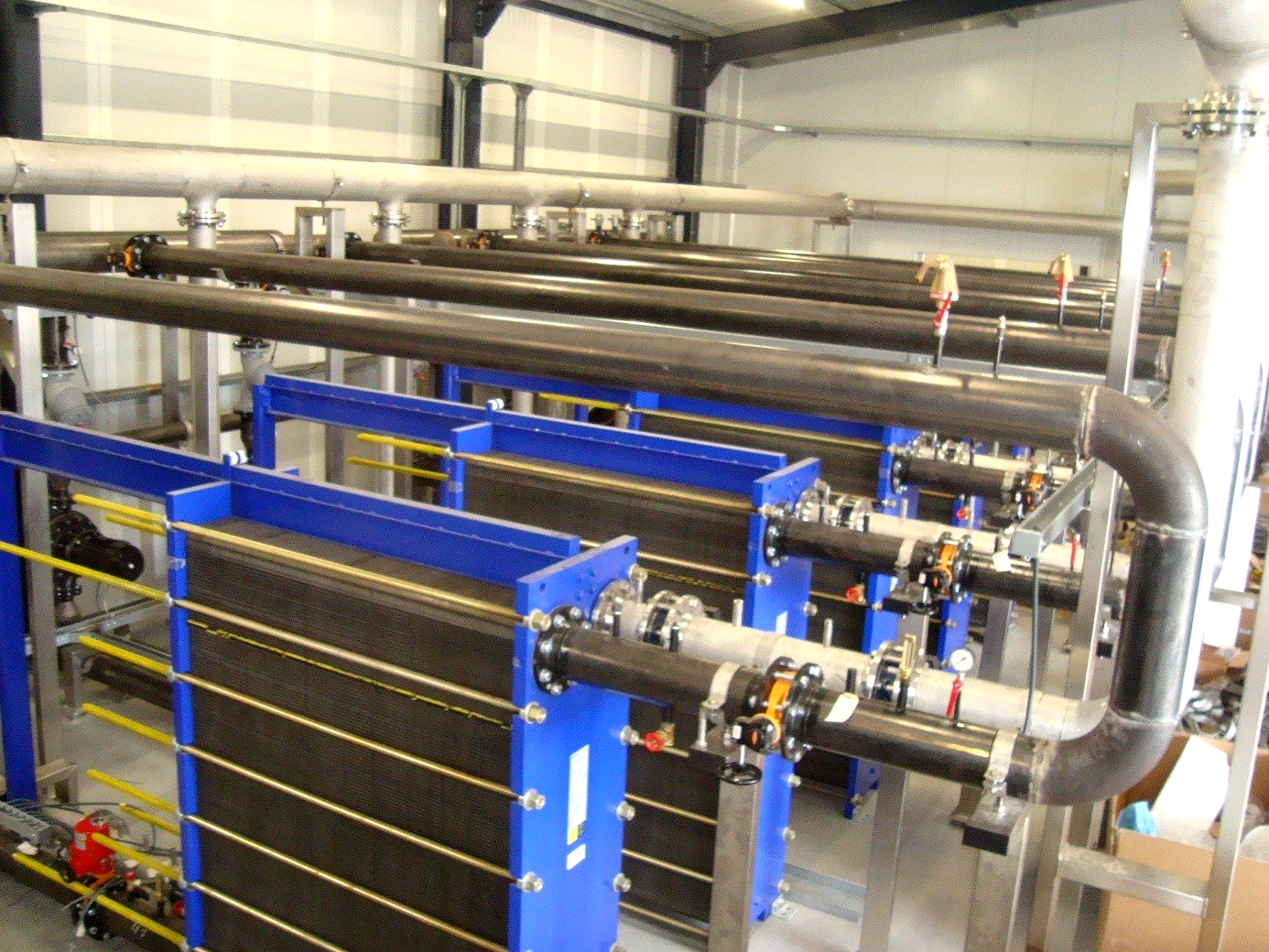

Met het zoete gedeelte van de aardwarmte-installatie wordt het gedeelte bedoeld achter de bronwisselaars (warmtewisselaars), oftewel het installatiewater aan de kwekerszijde.
Het zoute gedeelte van de installatie is het deel dat de waterstroom uit en naar het aardwarmtedoublet verzorgt. Het water dat wordt opgepompt is vele malen zouter dan zeewater.

Het zoute, warme water wordt opgepompt uit de productieput, via de warmtewisselaar wordt de warmte uitgewisseld met het zoete deel van de installatie. Het afgekoelde water wordt via de injectieput teruggevoerd in de aarde waar het weer opwarmt.

Het water dat aan de zoete zijde is opgewarmd door de warmtewisselaar wordt via een distributienetwerk verdeeld over de aangesloten kwekerijen. Door gebruik te maken van warmtebuffers en optimale uitkoeling wordt de gewonnen warmte zo efficiënt mogelijk benut.
Video Nature's Heat

Overzicht projecten

Onderstaand vindt u een overzicht van door ons uitgevoerde werkzaamheden vóór 2023.
Indien u specifieke vragen heeft over één van deze specialisaties of u interesse heeft gekregen in één van onze diensten verwijzen wij u graag naar onze contactpagina . Stel hier uw vraag of laat uw gegevens achter en wij nemen zo spoedig mogelijk contact met u op.


RESEARCH AND DEVELOPMENT

Innovatieve opdrachtgevers schakelen ons steeds vaker in om zitting te nemen in een ontwerpteam voor duurzame energie oplossingen waarbij wij onze input leveren voor de koppeling met de tuinbouw installatietechniek.


ENGINEERING

17 engineering projecten. Zowel nieuwbouw als optimalisatie- en haalbaarheidsberekeningen.

SPECIALISATIE ENERGIESCAN

7 Energiescans uitgevoerd bij kwekers met energiebesparing adviezen.

SPECIALISATIE WARMTENETWERK

5 warmwater distributienetwerken ontworpen voor grote en kleine warmteclusters in het Westland, Oostland en Zuidplaspolder.

SPECIALISATIE AARDWARMTE

4 projecten advies, engineering en realisatie van de secundaire zijde van aardwarmtebronnen in Nederland en Kroatië. Ontwerpen en installeren van afleverstations bij de aangesloten kwekers. Optimaliseren van bestaande aardwarmteclusters.

SPECIALISATIE UITKOELING

12 projecten advies, engineering en realisatie van aanpassingen aan de verwarmingsinstallatie om de retourtemperatuur te verlagen en zo het rendement van de aardwarmte aansluiting of restwarmte systeem te verhogen.
